USB Mouse

USB鼠標接口，用于內置XCamView軟件的控制；

USB Video

用USB線連接到電腦終端實現視頻圖像傳輸；

HDMI

符合HDMI1.4規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換（4K/ 1080P切換）；

DC12V

12V/1A電源插孔；

SD

符合SDIO3.0規范，用于捕獲視頻與圖像的存貯；

LED

LED狀態指示燈；

ON/OFF

電源開關；

視頻/數據接口

功能描述

HDMI接口

支持HDM1.4協議;.30fps@4K或者30fps@1080P；

USB Video接口

通過USB線連接到終端，傳輸MJPEG實時圖像；

其他功能

功能描述

視頻錄制

視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件；

存儲幀率：30fps；

圖片捕獲

8M(3840*2160)JPEG或者TIFF格式，選擇SD卡存儲；

測量信息存儲

捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。

ISP功能

支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍，彩轉灰等功能。

圖像輔助功能

放大/縮?。ㄗ畲?0倍數碼放大），鏡像/翻轉，凍結，十字線，圖形疊加(Overlay)，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能。

內嵌RTC

提供板上精確 時間控制。

將相機各參數恢復為出廠設置

將相機各參數恢復為出廠設置。

多語言支持

英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言。

USB Video接口

通過USB線連接到終端，傳輸MJPEG實時圖像；

視頻錄制

靜態圖像或視頻

白平衡

經典自動、手動以及ROI白平衡

顏色技術

Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術

捕獲/控制SDK

標準接口API(Windows/Linux/Mac)

記錄機制

靜態圖像或視頻

軟件功能與環境

PC基本要求

CPU:Intel Core2 2.8GHz或更高

內存: 4GB或更多

USB接口:USB2.0接口或更高

顯示器: 19”或更大

CD-ROM

相機工作環境

工作溫度/攝氏度

-10~ 50

貯存溫度/攝氏度

-20~ 60

工作濕度

30~80%RH

保存濕度

10~60%RH

電源

DC 12V/1A 適配器

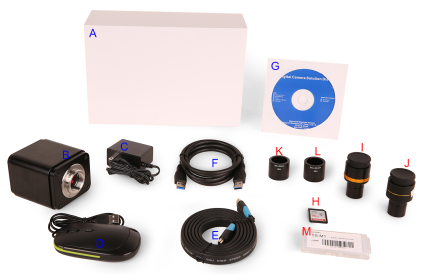

A

相機包裝盒規格：L:25.5cm W:17.0cm H:9.0cm (1pcs, 1.48 公斤/每盒)

B

STL-PLITE4K8XCAM系列相機一臺

C

電源適配器：輸入: AC 100~240V 50Hz/60Hz, 輸出: DC 12V 1A

美標：型號：POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC

歐標：型號：POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC

EMI標準：FCC Part 15 Subpart B

EMS標準：EN61000-4-2,3,4,5,6

D

USB鼠標

E

HDMI線

F

USB2.0 A公對A公2.0M

G

CD(驅動與應用程序, ?12cm)

可選附件

H

SD卡（16G 以上，速度Class 10）

I

可調焦式目鏡筒適配器

Dia.23.2mm 目鏡筒轉 C 接口

(請根據你的相機與顯微鏡選擇其中之一)

108001/AMA037

108002/AMA050

108003/AMA075

J

固定式目鏡筒適配器

Dia.23.2mm 目鏡筒轉 C 接口

(請根據你的相機與顯微鏡選擇其中之一)

108005/FMA037

108006/FMA050

108007/FMA075

注意： 對 I 和 J 選項, 請先確定你的相機型號(C 接口，顯微鏡相機或望遠鏡相機), SITUOLI的工程師會根據你的應用幫助你選定合適的顯微鏡或望遠鏡適配器;

K

108015(Dia.23.2mm to 30.0mm 環)/用于直徑 30mm 目鏡筒轉接環

L

108016(Dia.23.2mm to 30.5mm 環)/ 用于直徑 30.5mm 目鏡筒轉接環

M

測微尺

106011/TS-M1(X=0.01mm/100Div.)；

106012/TS-M2(X,Y=0.01mm/100Div.);

106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
